西安钢结构焊接变形怎么办？火焰校正是较好的办法

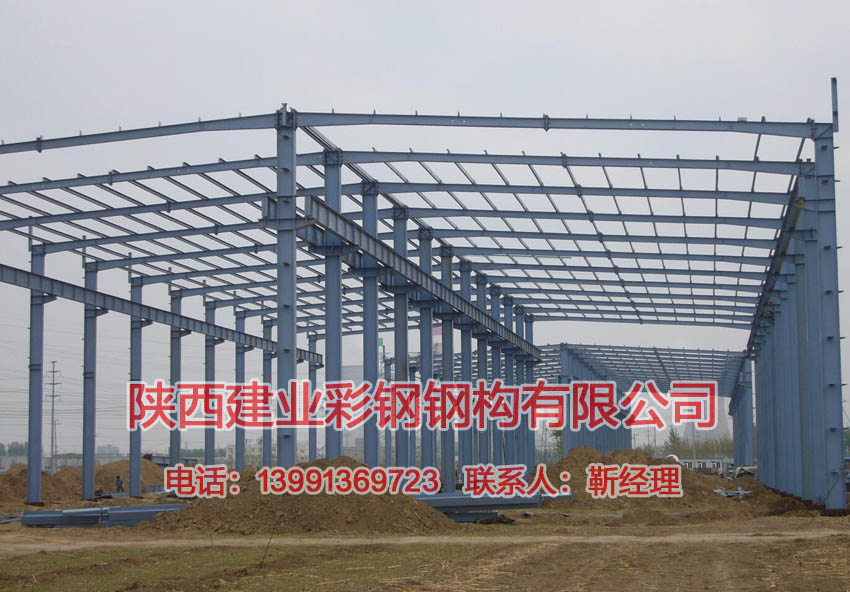

目前，西安钢结构已在厂房建筑中得到广泛的应用。而西安钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。 焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。

因此，火焰矫正要有丰富的实践经验。

1 西安钢结构焊接变形的种类与火焰矫正

西安钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用以下三种火焰矫正方法：

（1）线状加热法；

(2)点状加热法；

（3）三角形加热法。

下面介绍解决不同部位的施工方法。

以下为火焰矫正时的加热温度（材质为低碳钢）

注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。

1.1翼缘板的角变形

矫正H型钢柱、梁、撑角变形。

在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。

线状加热时要注意：

（1）不应在同一位置反复加热；

（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。

1.2柱、梁、撑的上拱与下挠及弯曲

一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。可采取低温矫正或中温矫正法。这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌握。

二、翼缘板上作线状加热，在腹板上作三角形加热。

用这种方法矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20—90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向两边扩展。

线状加热最好由两人同时操作进行，再分别加热三角形三角形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。

加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。

注：以上三角形加热方法同样适用于构件的旁弯矫正。加热时应采用中温矫正，浇水要少。
